Что такое рукав высокого давления R13?
Рукав высокого давления R13 — это спиральный гидравлический шланг стандарта DIN EN 886 / SAE 100 R13 / ISO 3862 для работы при экстремальном давлении и критичных применениях. Обозначение "R13" обозначает наивысший класс спиральных рукавов после R15 в классификации SAE.
Конструкция состоит из четырех слоев спиральной навивки для малых диаметров (DN6–DN25) или шести слоев для больших диаметров (DN31–DN76 и выше). Спирали разделены резиновыми прослойками, внутренний слой выполнен из маслостойкой резины, наружный слой — из синтетической резины, стойкой к истиранию и УФ-излучению.
R13 рассчитан на давление от 210 до 560 бар в зависимости от диаметра и температуры. Это позволяет использовать рукав в буровых установках, гидравлических прессах экстремального давления и других критичных системах. При одинаковом диаметре R13 выдерживает на 30–40% более высокое давление, чем 4SH.
Основные характеристики конструкции:
- Четыре или шесть спиральных слоев из высокопрочной стальной проволоки
- Рабочее давление от 210 до 560 бар (зависит от диаметра)
- Температурный диапазон -40°C до +121°C (выше, чем у других типов)
- Стойкость к пульсирующим нагрузкам до 1 000 000 циклов
- Диапазон размеров от DN6 до DN76 мм и выше
Рукава серии R13 применяются в буровых установках, промышленных прессах, горнодобывающей технике и других применениях, где требуется максимальная надежность при экстремальном давлении.
Технические характеристики РВД R13
Точные параметры определяют правильный выбор рукава для критичных систем. Ниже представлена полная таблица характеристик для стандартных диаметров R13.
|
Внутренний диаметр (мм)
|
Наружный диаметр (мм)
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Радиус изгиба (мм)
|
Конструкция
|
|
DN06 (1/4")
|
12
|
560
|
2240
|
50
|
4 слоя
|
|
DN08 (5/16")
|
15
|
560
|
2240
|
60
|
4 слоя
|
|
DN10 (3/8")
|
17
|
560
|
2240
|
70
|
4 слоя
|
|
DN12 (1/2")
|
21
|
560
|
2240
|
85
|
4 слоя
|
|
DN16 (5/8")
|
27
|
560
|
2240
|
110
|
4 слоя
|
|
DN19 (3/4")
|
32
|
560
|
2240
|
140
|
4 слоя
|
|
DN25 (1")
|
40
|
520
|
2080
|
200
|
4 слоя
|
|
DN31 (1 1/4")
|
51
|
470
|
1880
|
280
|
6 слоев
|
|
DN38 (1 1/2")
|
61
|
350
|
1400
|
400
|
6 слоев
|
|
DN51 (2")
|
79
|
280
|
1120
|
600
|
6 слоев
|
|
DN64 (2 1/2")
|
100
|
210
|
840
|
850
|
6 слоев
|
|
DN76 (3")
|
119
|
175
|
700
|
1100
|
6 слоев
|
Важно: Рукава R13 выпускаются размерами от DN06 до DN76 мм и больше. Это полный диапазон, охватывающий все применения от приборов до мощных систем.
Температурный диапазон: -40°C до +121°C при постоянной эксплуатации, максимум +150°C кратковременно. Специальные версии доступны для морозостойких (-50°C) и жаростойких (+270°C) применений.
Коэффициент безопасности: 4:1 (разрывное давление в четыре раза превышает рабочее).
Переход на 6 слоев: При диаметре DN31 и выше конструкция переходит на 6 спиральных слоев для обеспечения большей надежности при экстремальном давлении.
Материалы и конструкция
Каждый компонент рукава R13 выполняет определенную функцию:
Внутренний слой — синтетический каучук NBR (нитрильный каучук) высокого качества. Обеспечивает герметичность при работе с минеральными маслами, буровыми растворами, синтетическими маслами и специализированными жидкостями. Устойчив к экстремальным температурам.
Спиральная навивка — четыре (для DN6–DN25) или шесть (для DN31–DN76+) слоев стальной проволоки высокой прочности (2400+ МПа), уложенные спиралью вдоль оси рукава. Эта конструкция обеспечивает равномерное распределение нагрузок и стойкость к пульсирующим режимам.
Промежуточные слои — резиновые прослойки между спиралями служат амортизаторами, распределяя нагрузки и предотвращая контакт металла с металлом.
Наружное покрытие — синтетическая резина CR/SBR, черного цвета, с толщиной 4–5 мм для защиты от механических повреждений. Стойка к истиранию, озону, УФ-излучению и атмосферным воздействиям. Доступны варианты с огнестойким покрытием для специализированных применений.

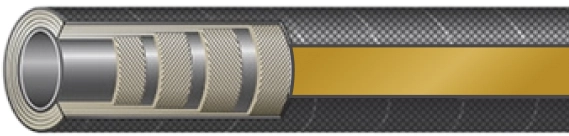

Сравнение R13 с другими типами рукавов
|
Параметр
|
4SH
|
R13
|
R15
|
|
Конструкция
|
4 спирали
|
4/6 спиралей
|
8+ спиралей
|
|
Давление DN25
|
385
|
520
|
700
|
|
Давление DN38
|
300
|
350
|
520
|
|
Температура макс.
|
+100°C
|
+121°C
|
+121°C
|
|
Размеры
|
DN19–DN51
|
DN6–DN76+
|
DN25–DN76+
|
|
Пульсирующие циклы
|
До 1M
|
До 1M
|
До 1M
|
|
Применение
|
Экстремальное
|
Буровые/Прессы
|
Сверхэкстремальное
|
Применение рукавов высокого давления R13
Гидравлические рукава R13 используются в отраслях с самыми критичными требованиями. Спиральная конструкция с 4–6 слоями обеспечивает надежность при экстремальном давлении и пульсирующих нагрузках.
Буровые установки (нефтегазовая промышленность)
Буровые установки работают при давлении 300–700 бар в системах подачи буровых растворов, гидравлических приводов буровых механизмов и роторных установок. R13 применяется в критичных магистралях, где отказ может привести к остановке скважины и огромным убыткам.
Гидравлические вертлюги и соединения используют R13 для надежной передачи давления в условиях постоянного вращения. Система гидравлического управления буровым инструментом также требует максимальной надежности.
Горная и карьерная техника
Гидравлические молоты для дробления и разрушения горных пород работают с давлением до 350 бар и экстремальными импульсными нагрузками. Крупные экскаваторы и грузовики повышенной мощности используют R13 в основных гидравлических магистралях.
Системы управления мощных машин для добычи полезных ископаемых требуют надежности в условиях постоянной вибрации и пыли.
Промышленное прессовое оборудование
Гидравлические прессы для формовки металла, штамповочные машины и прессы экстремального давления работают при 300–560 бар. R13 обеспечивает надежность в условиях постоянного давления и циклических нагрузок.
Сваебойные установки и другое оборудование для внедрения свай используют R13 в системах, где сбой может привести к травмам персонала.
Строительная техника (специализированная)
Крупные автокраны, подъемники и другое оборудование с высокими требованиями к надежности используют R13 в критичных гидравлических линиях.
Бетононасосы высокой мощности работают при давлении до 500 бар при перекачке бетона на большие высоты.
Как выбрать рукав высокого давления R13
Правильный подбор рукава обеспечивает надежность и долговечность критичной гидравлической системы. Выбор требует анализа пяти ключевых параметров.
Определите рабочие параметры
Рабочое давление — первый критерий. Рукав R13 работает в диапазоне от 175 до 560 бар в зависимости от диаметра. Учитывайте пиковые нагрузки в буровых и прессовых системах: гидроудары могут превышать номинальное давление на 50–100%. Коэффициент безопасности 4:1 гарантирует запас прочности.
Характер нагрузок — критичный параметр. Если система работает при постоянном давлении с редкими скачками, можно использовать 4SH. Если работа циклическая или давление часто меняется, R13 обязателен.
Температура рабочей среды — R13 работает до +121°C при постоянной работе. При высоких температурах (выше +100°C) давление снижается на 15–20%. При низких температурах (ниже -30°C) используйте морозостойкие версии.
Тип рабочей жидкости — R13 рассчитан на минеральные масла, буровые растворы, синтетические масла и специализированные жидкости. Совместимость проверяется по техническому паспорту.
Условия эксплуатации — буровые установки работают в условиях вибрации и пыли. Горная техника испытывает механические удары. Промышленные прессы работают в стабильных условиях, но при экстремальном давлении. Каждый случай требует учета.
Подберите размер и диаметр
Диаметр выбирается по объемному расходу жидкости и требуемой скорости потока. Оптимальная скорость потока составляет 3–5 м/с для напорных линий в буровых системах.
Распределение по применению:
- DN06–DN12 — приборы управления, вспомогательные линии, системы с расходом до 40 л/мин
- DN16–DN25 — основные магистрали буровых установок, прессов среднего давления, расход 40–100 л/мин
- DN31–DN51 — мощные прессы, системы охлаждения, главные контуры буровых установок, расход 100–400 л/мин
- DN64–DN76 — самые мощные системы, расход 400+ л/мин
Длина рукава должна обеспечивать свободный ход механизмов без натяжения. Добавляйте запас 5–10% к расчетной длине.
Соблюдите требования к монтажу
Минимальный радиус изгиба указан в таблице для каждого диаметра. При нарушении радиуса изгиба происходит расслоение спиральных слоев и потеря герметичности. R13 менее гибкий, чем другие типы, требует осторожного монтажа.
Не сгибайте рукав сразу у фитинга — оставляйте прямой участок минимум 50 мм от места обжима. Избегайте перекручивания рукава при установке.
Защитите от механических повреждений. Используйте защитные спирали, кожухи или хомуты в опасных местах, особенно в буровых установках и на горной технике.
Выберите тип присоединения
Обжимные фитинги — максимальная прочность и герметичность. Используются в буровых и прессовых системах. Каждый фитинг проходит испытания на давление в 1,5 раза выше рабочего.
JIC (конус 37°) — стандарт для мобильной техники.
BSP (цилиндрическая резьба) — для стационарного оборудования, европейский стандарт.
ORFS (плоское уплотнение) — для высоких вибраций и пульсирующих нагрузок.
Фланцевые соединения — для магистральных линий большого диаметра и критичных систем.
Сопутствующие товары и комплектующие для РВД R13
Рукав R13 — основной элемент критичной гидравлической системы. Для полноценной работы требуются надежные соединения и защита от повреждений.
Обжимные фитинги
Основа герметичного подключения рукава к буровым установкам, прессам и другому оборудованию. Производятся под стандартные присоединительные размеры: JIC, BSP, ORFS, фланцевые. Каждый фитинг проходит испытания на давление в 1,5–2 раза выше рабочего.
Защитные спирали и кожухи
Полиамидная спираль или металлический кожух защищают рукав от истирания о металлические поверхности, острые кромки и механических повреждений. Правильно установленная защита увеличивает ресурс рукава в 2–3 раза.
Хомуты и кронштейны
Фиксируют магистрали и предотвращают вибрацию при работе буровых установок и другого оборудования. Снижают нагрузки на соединения и продлевают срок службы всей системы.
Вспомогательные материалы
Герметизирующие ленты, переходники, адаптеры и манометры помогают собрать полную гидравлическую систему. Правильно подобранные комплектующие обеспечивают надежность в условиях экстремального давления и пульсирующих нагрузок.
