Ваше оборудование не будет простаивать!
- Широкий ассортимент рукавов позволяет нам подобрать продукцию под технику любого производителя и страны изготовления
- У нас можно купить РВД всех типов и размеров — от легких рукавов с одной оплеткой в компактном исполнении до рукавов с шестью оплетками армирования для тяжелой спецтехники.
- В наличии весь перечень температурных рукавов от морозостойких до компрессорных.
- Наши склады вмещают в себя более 30 000 товарных единиц продукции! А логистика в Беларусь отлажена, что позволяет осуществлять быструю доставку.
Это значит, что вы можете приобрести РВД для любой спецтехники или гидравлических агрегатов и быстро получить заказ, не тратя средства на простой техники!
Мы гарантируем качество!
Мы сами изготавливаем РВД с 2001 года. За время работы мы накопили большую базу компетенций и сформировали сильную профессиональную команду.
Все рукава, которые мы поставляем, проходят тщательный отбор. Мы самостоятельно выбираем производителей, посещаем производственные площадки и проверяем каждую партию перед отгрузкой.
В собственной испытательной лаборатории мы тестируем образцы из каждой партии.
Это позволяет нам давать гарантию до 5 лет на каждую поставку.
Что такое рукав высокого давления 2SN?

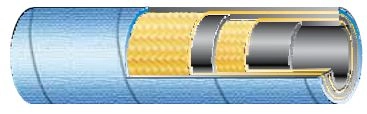

Рукав высокого давления 2SN — это гидравлический шланг с двойной стальной оплеткой. Конструкция состоит из трех слоев: внутренней резиновой трубки, двух слоев стальной проволочной оплетки и защитной наружной оболочки. Маркировка "2SN" указывает именно на две оплетки — это главное отличие от однооплеточного варианта 1SN.
Внутренний слой изготавливается из маслостойкой синтетической резины (NBR), которая выдерживает контакт с гидравлическими жидкостями в диапазоне температур -40°C до +100°C. Стальная оплетка состоит из высокопрочной проволоки, обеспечивающей устойчивость к растягивающим нагрузкам.
По стандартам DIN EN 853 2SN, SAE 100 R2AT и ГОСТ 6286-73 такие рукава рассчитаны на высокое рабочее давление. Точные значения давления зависят от внутреннего диаметра шланга.
Основные характеристики конструкции:
- Двойная стальная оплетка обеспечивает повышенную прочность и устойчивость к скачкам давления
- Рабочее давление выше, чем у однооплеточных аналогов (до 400 бар в малых диаметрах)
- Минимальный радиус изгиба больше, чем у 1SN, так как конструкция менее гибкая
- Срок службы увеличен за счет усиленной конструкции и большего запаса прочности
Основное отличие 2SN от других типов — именно двойное армирование. Рукава 1SN имеют одну оплетку и меньшее максимальное давление. Четырехспиральные варианты 4SP используют витую структуру вместо оплетки и работают при еще более высоких нагрузках.
Где применяются рукава 2SN?
Гидравлические рукава 2SN универсально используются в системах среднего и высокого давления. Их применяют везде, где требуется надежность при интенсивной эксплуатации.
Строительная и дорожная техника
Экскаваторы, погрузчики фронтальные, автокраны, бульдозеры — все эти машины работают с давлением до 350–400 бар. Двойная оплетка выдерживает постоянные изгибы стрелы и поворотные движения платформы без преждевременного износа.
Гидроцилиндры строительной техники используют 2SN для:
- Линий подъема и опускания стрелы
- Механизмов управления ковшом
- Систем поворота платформы
- Гидромоторов хода и привода рабочего оборудования
Сельское хозяйство
В сельскохозяйственной технике 2SN устанавливают на комбайны и тракторы. Гидроцилиндры подъема, поворота управляемых колес, привода навесного оборудования — все требует надежных шлангов. Сезонная работа в полевых условиях означает, что замена рукава влечет простой техники в критический момент.
Промышленное оборудование
На производстве 2SN работают в гидравлических прессах, используется при штамповке металла, прессовании пластика, на упаковочных линиях. Стабильность давления в этих системах критична — любой разрыв останавливает весь цех и грозит потерей продукции.
Другие отрасли применения:
- Металлургические прессы и станки
- Автомобильные подъемники на автосервисах
- Коммунальная техника (мусоровозы, снегоуборщики)
- Лесозаготовительное оборудование
- Горнодобывающие машины
- Морские краны и палубное оборудование
- Нефтегазовая промышленность
На морском оборудовании соленый воздух, вибрация и перепады температур создают жесткие условия. Двойная стальная оплетка справляется с такими нагрузками лучше однооплеточных аналогов.
Технические характеристики РВД 2SN
Точные параметры определяют срок службы и безопасность гидравлической системы. Ниже представлена полная таблица рабочих характеристик для всех типоразмеров 2SN.
|
Внутренний диаметр
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Радиус изгиба (мм)
|
|
DN 06 (1/4")
|
400
|
1600
|
100
|
|
DN 08 (5/16")
|
400
|
1600
|
120
|
|
DN 10 (3/8")
|
350
|
1400
|
130
|
|
DN 12 (1/2")
|
275
|
1100
|
150
|
|
DN 16 (5/8")
|
245
|
980
|
180
|
|
DN 20 (3/4")
|
215
|
860
|
210
|
|
DN 25 (1")
|
165
|
660
|
280
|
|
DN 32 (1 1/4")
|
140
|
560
|
360
|
Температурный диапазон: -40°C до +100°C при постоянной работе, максимум +125°C кратковременно.
Коэффициент безопасности: 4:1 (разрывное давление в четыре раза превышает рабочее).
Важный момент: с увеличением диаметра рабочее давление снижается. Это связано с физикой — стенка рукава испытывает большие напряжения при увеличении сечения. При этом пропускная способность растет в квадрате от диаметра.
Как выбрать рукав высокого давления 2SN?
Правильный выбор рукава обеспечивает безопасность техники и надежную работу гидросистемы. Неподходящий шланг может разорваться в критический момент, вызвав серьезные последствия.
Основные критерии выбора
Рабочее давление: Первый этап — проверка паспорта оборудования. Если указано рабочее давление, берите рукав с запасом по давлению. Гидроудары при резком перекрытии магистралей могут превышать номинальное значение на 30–50%.
Внутренний диаметр: Выбирается по размеру штуцера гидроцилиндра или насоса. Завышенный диаметр снижает скорость гидравлической жидкости и увеличивает потери. Заниженный диаметр создает избыточное сопротивление и тепловыделение.
Температурный режим: Стандартная резина 2SN рассчитана на перепады температур -40°C до +100°C. При постоянной работе выше +80°C резина теряет эластичность быстрее. При температурах ниже -30°C требуется предварительный прогрев системы перед пуском.
Совместимость с рабочей жидкостью: Агрессивные жидкости разъедают внутренний слой резины, образуются трещины и расслоение. Основные рабочие среды:
- Минеральные гидравлические масла (полная совместимость)
- Водно-гликолевые жидкости (для пожароопасных производств)
- Синтетические эфиры (в авиации и точном оборудовании)
- Биоразлагаемые масла (для лесной и сельскохозяйственной техники)
Длина и условия монтажа: Расчетную длину определяют по схеме подключения, добавляя запас на изгибы и провисания. Слишком длинный рукав создает потери давления, короткий — работает на разрыв. При монтаже важно соблюдать минимальный радиус изгиба для каждого диаметра.
Тип фитингов: Резьбовое соединение подбирается под конкретные штуцера оборудования. Стандартные типы: BSP, NPT, JIC, ORFS, DK. Неправильный выбор резьбы приводит к утечкам и аварийному сбросу давления.
Условия эксплуатации: Вибрация, истирание о металл, УФ-излучение и механические повреждения влияют на ресурс. Защитные кожухи и спиральная оплетка продлевают срок службы рукава в условиях повышенного износа.
Сравнение 2SN с другими типами рукавов
|
Параметр
|
1SN
|
2SN
|
4SP
|
|
Количество оплеток
|
Одна
|
Две
|
Четыре спирали
|
|
Макс. рабочее давление
|
250 бар
|
400 бар
|
450 бар
|
|
Гибкость
|
Высокая
|
Средняя
|
Низкая
|
|
Радиус изгиба
|
60–510 мм
|
100–630 мм
|
150–750 мм
|
|
Применение
|
Низкое/среднее давление
|
Среднее/высокое давление
|
Высокое давление
|
|
Цена за метр
|
Дешевле на 25–30%
|
Базовая цена
|
Дороже на 15–20%
|
Выбор между типами зависит от требуемого давления и условий монтажа. Для системы с давлением до 225 бар подойдет 1SN. Для 250–350 бар необходим 2SN. При давлении свыше 400 бар требуется 4SP или 4SH.
Преимущества качественных рукавов 2SN
Правильный выбор поставщика гарантирует получение оригинальных рукавов с полной документацией. Работа напрямую с заводами-изготовителями исключает посредников и подделки.
Опрессовка фитингов выполняется на сертифицированном оборудовании. Каждое соединение проходит испытание давлением в 1,5 раза выше рабочего. Это исключает разрывы и утечки в первые месяцы эксплуатации.
Основные преимущества:
- Рукава от ведущих мировых производителей в наличии
- Опрессовка фитингов любой сложности в течение 30 минут
- Отправка в Беларусь в день готовности заказа
- Техническая консультация при подборе диаметра и длины
Специалисты помогут рассчитать необходимую длину с учетом схемы подключения и компенсации температурного расширения. На основе анализа технических параметров оборудования подбирается оптимальный тип фитинга.
Частые вопросы
Сколько служат рукава 2SN?
Срок службы зависит от условий работы. При стандартных режимах эксплуатации — от 3 до 5 лет. При постоянных перегрузках и высоких температурах ресурс сокращается. Соблюдение минимального радиуса изгиба при монтаже увеличивает долговечность в 2–3 раза.
Как правильно монтировать рукав 2SN?
Избегайте перекручивания при установке. Минимальный радиус изгиба для каждого диаметра указан в технических характеристиках. Не натягивайте рукав полностью — оставляйте запас длины для компенсации расширения. Никогда не изгибайте трубку рядом с фитингом — отступите минимум на 50 мм от места обжима.
Как отличить 2SN от других типов?
Маркировка наносится прямо на рукав. Ищите обозначение "2SN" или "SAE 100R2AT". Визуально двухоплеточный рукав толще однооплеточного 1SN при одном и том же внутреннем диаметре. От спирального рукава 4SP 2SN отличается структурой оплетки: у спирального проволока навита спиралью, у плетеного — переплетена по диагонали.
Чем отличается 2SN от 1SN?
Главное отличие — количество оплеток. 1SN имеет одну оплетку, максимальное рабочее давление до 250 бар. 2SN имеет две оплетки, выдерживает до 400 бар. Конструкция 2SN менее гибкая, что требует большего радиуса изгиба, но обеспечивает лучшую устойчивость к высокому давлению.
Можно ли использовать 2SN вместо 4SP?
Нет. Если гидросистема рассчитана на давление выше 400 бар, четырехспиральные рукава обязательны. Установка 2SN вместо требуемого 4SP — прямой путь к разрыву шланга и аварийной ситуации.
Что делать при утечке из рукава?
Немедленно остановите оборудование. Даже небольшая течь под давлением опасна и может развиться в полный разрыв. Замените рукав полностью — ремонт гидравлических шлангов невозможен. Попытки заделать течь изолентой, хомутами или герметиком приводят к серьезным авариям и травмам.
