Что такое рукав высокого давления 1SN и его особенности

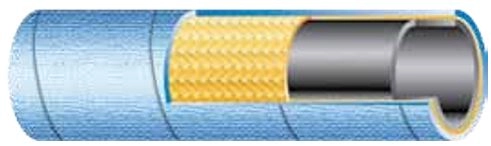

Рукав высокого давления 1SN — это гидравлический шланг с одной стальной проволочной оплеткой. Конструкция включает три слоя: внутреннюю резиновую трубку, армирующую сетку из стальной проволоки и защитную наружную оболочку из синтетического каучука.
Основные характеристики 1SN:
- Рабочее давление: 40–250 бар (зависит от диаметра)
- Диапазон диаметров: от 6 до 51 мм
- Рабочая температура: -40°C до +100°C
- Преимущество: высокая гибкость за счет однослойной армировки
Однооплеточная конструкция делает шланг более гибким, чем двухоплеточные аналоги типа 2SN. Это критично для мобильной техники, где требуется частое изгибание в узких узлах машин.
Рукав 1SN применяется в гидросистемах с умеренным давлением. Экскаваторы, погрузчики, автокраны и тракторы — основные потребители этого типа изделия. Правильный подбор по диаметру и давлению обеспечивает стабильную работу всей системы без преждевременного износа.
Производство соответствует стандартам ГОСТ 6286-73, EN 853 1SN, DIN 20022 1SN и SAE 100 R1AT. Соответствие этим нормам гарантирует совместимость с импортным и отечественным оборудованием, стыковку с фитингами различных производителей.
Почему важен правильный выбор размера
Завышенный диаметр снижает скорость гидравлической жидкости, занижение создает избыточное сопротивление в магистрали. Неправильная длина приводит к преждевременному износу от натяжения или чрезмерных перегибов. Оптимальный выбор параметров продлевает ресурс гидросистемы в целом.
Рукав 1SN оптимален для систем с рабочим давлением 160–200 бар. При таких параметрах изделие работает с запасом прочности, что увеличивает срок службы и надежность соединения.
Технические характеристики РВД 1SN: давление, диаметр, материалы
Точные параметры — основа надежной гидравлической системы. Ниже представлена полная техническая спецификация рукавов 1SN для профессионального подбора.
|
Параметр
|
Значение
|
Единица
|
|
Рабочее давление
|
40–250
|
бар
|
|
Разрывное давление
|
160–900
|
бар
|
|
Внутренний диаметр
|
6–51
|
мм
|
|
Толщина стенки
|
4,5–8,5
|
мм
|
|
Минимальный радиус изгиба
|
60–510
|
мм
|
|
Рабочая температура
|
-40 до +100
|
°C
|
Конструкция и материалы
Трехслойная структура обеспечивает оптимальный баланс прочности и гибкости:
Внутренний слой — синтетический каучук NBR, маслостойкий и устойчивый к гидравлическим жидкостям. Материал выбран для совместимости с минеральными маслами и водно-гликолевыми составами.
Армирование — одна оплетка из стальной проволоки высокой плотности. Единственный слой снижает жесткость на изгиб, обеспечивая гибкость при умеренных нагрузках. Стальная проволока выдерживает растягивающие нагрузки до 15 кН/мм² без разрыва армирования.
Наружное покрытие — синтетическая резина CR/SBR, износостойкая и устойчивая к озону, атмосферным воздействиям и абразивным частицам. Защита от механических повреждений критична для полевых условий.
Радиус изгиба и ресурс
Несоблюдение минимального радиуса изгиба приводит к расслоению оплетки и снижению герметичности. При соблюдении рекомендованных параметров изгиба срок службы рукава увеличивается в 3–4 раза.
Коэффициент безопасности составляет 4:1: разрывное давление в четыре раза превышает рабочее. Это запас прочности для пиковых гидравлических нагрузок и гидроударов, которые возникают при резком перекрытии магистралей.
Параметры и размеры
Стандартная длина отпуска — 40 метров в бухте. Возможна нарезка на отрезки необходимой длины с учетом температурного расширения материала при нагреве.
Внешний диаметр зависит от внутреннего сечения. Для диаметра 6 мм внешний размер составляет 15 мм, для 51 мм — 68 мм. Эти данные важны при проектировании креплений и расчете проходов через корпус техники.
Материал NBR совместим с большинством гидравлических жидкостей. Исключение — синтетические эфиры и фосфатные составы, для которых требуются специальные марки каучука.
Температурная стабильность
Критическая температура начинается от +80°C. При такой жаре резина теряет эластичность быстрее обычного, что сокращает ресурс. При -30°C и ниже материал становится жестким, требуется предварительный прогрев гидросистемы перед пуском техники.
Области применения РВД 1SN: где используются и почему
Гидравлические рукава 1SN востребованы в отраслях, где требуется гибкость при умеренном давлении. Их поставляют в четыре основные сегменты промышленности.
Сельское хозяйство
- Тракторы и комбайны — гидравлика навесного оборудования и рабочих механизмов
- Опрыскиватели и разбрасыватели удобрений
- Погрузчики кормов и зерноуборочная техника
- Системы полива высокого давления
Сельскохозяйственная техника работает в агрессивной среде: пыль, влага, перепады температур. Наружная оболочка 1SN выдерживает эти условия, обеспечивая стабильную работу весь сезон. Правильно подобранный рукав служит без замены на протяжении всего периода использования машины.
Строительная техника
Экскаваторы, бульдозеры и автокраны — основные потребители данного типа рукавов. Частые изгибы при работе стрелы и рабочего оборудования требуют именно однооплеточной конструкции. Жесткие двухоплеточные рукава ломаются в местах изгиба в 2–3 раза чаще из-за высокого напряжения в волокнах армировки.
Применение 1SN для:
- Гидроцилиндров ковшей и стрел
- Поворотных механизмов верхнего строения
- Гидромоторов хода и рабочих функций
Непрерывная работа в три смены требует надежной системы. Рукава 1SN выдерживают интенсивное использование благодаря правильному балансу гибкости и прочности.
Промышленное оборудование
Станки, прессы и подъемники используют гидравлику с давлением до 225 бар, что полностью покрывают возможности 1SN. Гибкость этого типа упрощает монтаж в ограниченном пространстве производственных залов. Металлообрабатывающие предприятия часто заказывают 1SN для замены штатных шлангов и модернизации оборудования.
Коммунальная техника
Мусоровозы, снегоуборщики и поливальные машины работают круглый год в экстремальных условиях: от -40°C зимой до +40°C летом. Рукава сохраняют эластичность на всем температурном диапазоне благодаря специально подобранным материалам, обеспечивая герметичность магистралей в любой сезон.
Как выбрать рукав высокого давления 1SN: критерии и рекомендации
Правильный подбор изделия — залог надежной работы гидросистемы. Ниже представлены пять ключевых критериев выбора.
1. Рабочее давление и коэффициент запаса
Определите максимальное давление в вашей системе. Рукав 1SN выдерживает рабочее давление от 40 до 250 бар в зависимости от диаметра. Пиковые нагрузки часто превышают номинальные значения, поэтому следует закладывать запас относительно расчетного давления.
Рекомендации:
- Низкие и средние давления (40–150 бар) — рукав 1SN подходит оптимально
- Средние давления (150–225 бар) — требуется детальный расчет нагрузок по диаметру
- Высокие давления (свыше 250 бар) — рассмотрите двухоплеточные варианты 2SN
2. Температурный режим и рабочая среда
Стандартный диапазон -40°C до +100°C покрывает большинство промышленных задач. Совместимость с рабочей жидкостью критична для надежной работы.
Типы жидкостей:
- Минеральные масла — полная совместимость без ограничений
- Синтетические жидкости — требуется проверка совместимости материалов
- Агрессивные химикаты — использование исключено
Ошибки в подборе материала под конкретную жидкость приводят к отказам и утечкам в критических местах.
3. Условия эксплуатации и монтажа
Мобильная техника требует повышенной гибкости — для таких задач 1SN часто становится оптимальным выбором. Стационарные установки могут работать с менее гибкими, но более прочными вариантами типа 2SN.
Факторы износа:
- Частота изгибов — основной фактор износа материала
- Соблюдение минимального радиуса изгиба по спецификации
- Защита от механических повреждений в узких местах и острых кромках
- Доступность для регулярного осмотра и замены
4. Длина и концевая арматура
Точный замер длины — основа долгой и безпроблемной службы. Необходимо учитывать температурное расширение материала и возможные смещения узлов при работе машины. Ошибки в длине приводят к преждевременному выходу из строя из-за натяжения или провисания.
Тип фитингов подбирается по конкретным штуцерам оборудования. Универсальные решения работают хуже специализированных переходников.
Преимущества РВД 1SN: качество и надежность
Производство гидравлических рукавов включает строгий контроль сырья, соблюдение технологического процесса и комплексное тестирование готовой продукции.
Входной контроль сырья
Каждая партия стальной проволоки проходит испытание на разрывное усилие. Резиновые смеси проверяются на соответствие химическому составу и физико-механическим свойствам. Температурный режим вулканизации выдерживается с точностью ±5°C для обеспечения стабильности характеристик.
Стандарты производства
- Соответствие ГОСТ 6286-73, EN 853 1SN, DIN 20022 1SN
- Трехступенчатый контроль на производственной линии
- Испытание каждой партии на разрывное давление
- Проверка геометрии и качества оплетки
Производственные мощности позволяют выпускать до 500 км рукавов ежемесячно. Современное оборудование обеспечивает стабильность параметров по всей длине изделия без колебаний характеристик.
Материалы и долговечность
Производство использует европейские материалы. Стальная проволока с антикоррозийным покрытием из цинка продлевает срок службы и предотвращает коррозию. Синтетический каучук NBR выдерживает широкий диапазон температур от -40°C без потери эластичности.
Система менеджмента качества ISO 9001 регламентирует все производственные процессы. Собственная лаборатория проводит входной и выходной контроль каждой партии. Каждый рукав проходит финальное испытание перед отпуском.
Сопутствующие товары и комплектующие для РВД 1SN
Рукав без фитингов — это просто гибкая труба. Для полноценной работы гидросистемы необходим комплект соединительных элементов и защитного оборудования.
Фитинги и соединители
- Штуцеры прямые и угловые — базовые элементы подключения к гидроагрегатам и цилиндрам
- Переходники метрических и дюймовых резьб — для совместимости с импортной техникой
- Тройники и крестовины — для разветвления гидравлических магистралей
- Быстроразъемные соединения — для частого демонтажа без потери жидкости
- Муфты соединительные — для наращивания длины магистрали без потери герметичности
Защитные элементы
Механические повреждения — основная причина отказов рукавов в полевых условиях. Рекомендуемые защитные решения:
- Спиральная пластиковая оплетка — защита от истирания об острые кромки
- Металлические кожухи — для особо нагруженных участков с высоким риском повреждения
- Противопожарные муфты Fire Sleeve — для высокотемпературных зон и защиты от воспламенения
- Хомуты и скобы — для надежной фиксации трассы и предотвращения вибраций
- Резиновые накладки — в местах соприкосновения с острыми кромками и жесткими элементами
Вспомогательное оборудование
Правильный монтаж критичен для долгой службы рукава. Использование специального инструмента сокращает время сборки в 2–3 раза. Опрессовочные станки обеспечивают равномерное обжатие фитинга по всей площади контакта. Манометры помогают контролировать давление при пуске и регулировке системы, предотвращая перегрузки.
