Что такое рукав высокого давления 1SC?
Рукав высокого давления 1SC — это однооплеточная конструкция стандарта DIN EN 857 для работы с гидравлическими системами в условиях ограниченного пространства. Главное отличие от универсального 1SN (EN 853) — компактное исполнение с тонкой наружной оболочкой и меньшим радиусом изгиба.

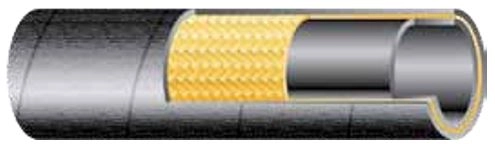

Конструкция состоит из трех слоев: внутренняя маслостойкая резина, одна стальная оплетка и защитное покрытие. Внутренний слой выполнен из синтетического каучука NBR и выдерживает температуры от -40°C до +100°C. Стальная оплетка обеспечивает устойчивость к растягивающим нагрузкам. Наружное покрытие защищает от механических повреждений и агрессивных сред.
Характерная особенность 1SC — меньший наружный диаметр и вес на 40% по сравнению с 1SN при одинаковых рабочих параметрах. Это достигается за счет уменьшения толщины наружной резиновой оболочки.
Основные характеристики конструкции:
- Одна стальная оплетка обеспечивает рабочее давление до 250 бар (как 1SN)
- Компактное исполнение позволяет использовать в узких узлах и ограниченном пространстве
- Минимальный радиус изгиба на 30–40% меньше, чем у 1SN
- Пониженный вес упрощает монтаж и транспортировку
- Температурный диапазон -40°C до +100°C, максимум +125°C кратковременно
Рукава серии 1SC применяются в мобильной гидравлике, где требуется высокая гибкость и компактность. От других типов они отличаются наименьшей толщиной наружной резины, что предъявляет повышенные требования к аккуратности при монтаже и эксплуатации.
Технические характеристики РВД 1SC
Точные параметры определяют правильный выбор рукава для конкретного применения. Ниже представлена полная таблица характеристик для стандартных диаметров 1SC.
|
Внутренний диаметр (мм)
|
Наружный диаметр (мм)
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Радиус изгиба (мм)
|
|
DN 06 (1/4")
|
13,5
|
400
|
1600
|
60
|
|
DN 08 (5/16")
|
15,5
|
400
|
1600
|
75
|
|
DN 10 (3/8")
|
17,5
|
350
|
1400
|
90
|
|
DN 12 (1/2")
|
21
|
275
|
1100
|
110
|
|
DN 16 (5/8")
|
24,5
|
245
|
980
|
130
|
|
DN 20 (3/4")
|
28
|
215
|
860
|
150
|
|
DN 25 (1")
|
34,5
|
165
|
660
|
200
|
Важно: Рукава 1SC выпускаются размерами от DN 06 до DN 25 мм. Для больших диаметров (DN 32–DN 51) используются двухоплеточные рукава 2SC.
Температурный диапазон: -40°C до +100°C при постоянной эксплуатации, максимум +125°C кратковременно.
Коэффициент безопасности: 4:1 (разрывное давление в четыре раза превышает рабочее).
Одна из особенностей конструкции — зависимость рабочего давления от диаметра. При увеличении диаметра давление снижается из-за растущих напряжений в стенке рукава. Пропускная способность при этом растет в квадрате от диаметра.
Материалы и конструкция
Каждый слой выполняет определенную функцию в гидравлической системе:
Внутренний слой — синтетический каучук NBR, маслостойкий. Обеспечивает герметичность при работе с минеральными маслами и гидравлическими жидкостями на нефтяной основе. Устойчив к температурным колебаниям.
Армирование — одна оплетка из высокопрочной стальной проволоки, уложенная диагонально под углом к оси рукава. Проволока обеспечивает разрывное давление до 1600 бар и выдерживает динамические нагрузки.
Наружное покрытие — синтетическая резина CR/SBR, черного цвета. Стойка к истиранию, озону, УФ-излучению и атмосферным воздействиям. Тонкая оболочка (в сравнении с 1SN) делает рукав компактным, но требует защиты от острых кромок и механических повреждений.
Сравнение 1SC с другими типами
|
Параметр
|
1SC
|
1SN
|
2SC
|
|
Стандарт
|
DIN EN 857
|
DIN EN 853
|
DIN EN 857
|
|
Оплетки
|
Одна
|
Одна
|
Две
|
|
Давление
|
До 250 бар
|
До 250 бар
|
До 400 бар
|
|
Наружный диаметр
|
Минимальный
|
Стандартный
|
Промежуточный
|
|
Радиус изгиба
|
Минимальный (30% меньше 1SN)
|
Стандартный
|
Больше, чем 1SC
|
|
Вес
|
На 40% легче 1SN
|
Базовый
|
На 30% тяжелее 1SC
|
|
Гибкость
|
Максимальная
|
Средняя
|
Средняя
|
|
Применение
|
Компактные узлы, краны
|
Универсальные
|
Высокие давления
|
|
Цена за метр
|
Дешевле 1SN на 10–15%
|
Базовая цена
|
Дороже на 20–30%
|
Применение рукавов высокого давления 1SC
Гидравлические рукава 1SC используются в отраслях, где критична компактность и гибкость при ограниченном пространстве для монтажа.
Крановая гидравлика
Мобильные и стационарные краны — основная область применения 1SC. Малый радиус изгиба позволяет проложить магистрали в компактных механизмах поворота платформы, выдвижения стрелы и регулировки вылета. Гидроцилиндры управления и вспомогательные линии часто используют 1SC из-за ограниченного пространства в корпусе крана.
Сельскохозяйственная техника
Тракторы, комбайны и специализированная техника работают в агрессивной среде пыли и грязи. Рукава 1SC устанавливают в системах подъема навесного оборудования, управления плугами и разгрузки бункеров. Компактность 1SC упрощает монтаж в стесненных местах кабины и моторного отсека.
Строительная техника
Экскаваторы, бульдозеры и асфальтоукладчики требуют надежной гидравлики в условиях постоянных вибраций и динамических нагрузок. Рукава 1SC используют в системах поворота кабины, управления стрелой и ковшом, привода отвала. Малый вес и компактность облегчают конструкцию машины.
Промышленное оборудование
Станочное оборудование, прессы, подъемники и конвейеры используют 1SC в систем зажимных устройств, подачи инструмента, управления платформами. Стационарные условия эксплуатации позволяют сосредоточиться на точности и надежности системы вместо защиты от внешних воздействий.
Лесозаготовительная и коммунальная техника
Гидравлические системы отопления, автомойки, уборочная машины и погрузчики кормов — все они используют 1SC для надежной передачи давления в компактных узлах.
Как выбрать рукав высокого давления 1SC
Правильный подбор рукава обеспечивает надежность и долговечность гидравлической системы. Выбор требует анализа четырех ключевых параметров.
Определите рабочие параметры
Рабочее давление — первый критерий выбора. Рукав 1SC работает в диапазоне до 250 бар в зависимости от диаметра. При выборе размера учитывайте запас по давлению с учетом пиковых нагрузок (гидроудары, скачки при резком перекрытии магистралей).
Температура рабочей среды — стандартный диапазон для 1SC составляет -40°C до +100°C. Уточните минимальную и максимальную температуру в гидросистеме. При низких температурах гибкость рукава снижается, может потребоваться предварительный прогрев. При высоких температурах (выше +80°C) резина теряет эластичность быстрее.
Тип рабочей жидкости — 1SC рассчитан на минеральные масла и гидравлические жидкости на нефтяной основе. Для специальных жидкостей (синтетические эфиры, водно-гликолевые смеси) может потребоваться специальная резиновая смесь внутреннего слоя.
Характер нагрузок — различают статические (прессы, поднятие груза) и динамические (постоянные колебания давления, циклические нагрузки) режимы. Динамические нагрузки требуют больших запасов по давлению.
Подберите геометрию
Диаметр выбирается по размеру штуцера гидроцилиндра, насоса или распределителя. Оптимальная скорость потока жидкости составляет 4–6 м/с для большинства систем.
Распределение по применению:
- DN 06–DN 10 — приборы управления, датчики, вспомогательные линии
- DN 12–DN 16 — основные магистрали легкой техники, гидромоторы малой мощности
- DN 20–DN 25 — гидроцилиндры средней мощности, системы охлаждения
Длина рукава должна обеспечивать свободный ход механизмов без натяжения. Добавляйте запас 5–10% к расчетной длине на компенсацию расширения при нагреве.
Соблюдайте требования к монтажу
Минимальный радиус изгиба — критичный параметр для 1SC. Для каждого диаметра он указан в таблице характеристик. При нарушении радиуса изгиба происходит расслоение оплетки и снижение долговечности.
Не сгибайте рукав сразу у фитинга — оставляйте прямой участок минимум 50 мм от места обжима. Это предотвращает нагрузки на фитинг и внутренний слой.
Избегайте перекручивания рукава при установке. Спиральное направление оплетки должно оставаться неизменным.
Выберите тип присоединения
Обжимные фитинги — максимальная прочность, герметичность, постоянное соединение. Используются в стационарных системах и на мобильной технике, где разборка не требуется.
Накидные фитинги — возможность разборки и переборки при обслуживании. Удобны для ремонта и замены узлов.
Быстроразъемные соединения — для частого подключения и отключения оборудования (навесные приспособления на тракторах, строительные инструменты).
Угловые фитинги — экономия пространства, снижение нагрузок на изгиб рукава при монтаже в ограниченных объемах.
Преимущества рукавов 1SC высокого качества
Выбор производителя влияет на надежность и срок службы гидравлической системы.
Контроль качества сырья — каждая партия резиновых смесей и стальной проволоки проходит входной контроль перед использованием. Испытания на разрывное усилие, эластичность и устойчивость к озону гарантируют стабильность готовой продукции.
Современное производственное оборудование — автоматизированная линия оплетки обеспечивает равномерное натяжение стальных нитей без человеческого фактора. Контроль геометрии гарантирует точность размеров для всех рукавов из партии.
Испытания готовой продукции — каждый рукав проходит гидравлические тесты на разрывное давление перед отпуском. Проверяется герметичность при максимальной нагрузке.
Соответствие стандартам — полное соответствие DIN EN 857 1SC и ГОСТ Р ИСО 1436 гарантирует совместимость с оборудованием российских и европейских производителей.
Гибкость в заказах — возможность изготовления нестандартных длин без переплат. Поддержка запасов популярных диаметров на складе обеспечивает быструю отгрузку.
Сопутствующие товары и комплектующие для РВД 1SC
Рукав 1SC — основной элемент гидравлической магистрали. Для полноценной работы системы требуются надежные соединения и защита.
Обжимные фитинги
Основа герметичного подключения рукава к гидроцилиндрам, насосам и распределителям. Производятся под стандартные присоединительные размеры: JIC, BSP, ORFS, DKO. Каждый фитинг проходит испытания на давление в 1,5 раза выше рабочего для гарантии надежности.
Типы конструкции:
- Прямые соединения для жестких магистралей
- Угловые 45° и 90° для экономии места в тесных отсеках
- Тройники и крестовины для разветвления гидролиний
Быстроразъемные соединения
Упрощают обслуживание и замену навесного оборудования. Особенно актуальны для мобильной техники — подключение и отключение занимает секунды. Муфты выдерживают давление до 350 бар и 10 000 циклов подключения без потери герметичности.
Защитные спирали и кожухи
Полиамидная спираль или металлический кожух защищают рукав от истирания о металлические поверхности, острые кромки и механических повреждений. Правильно установленная защита увеличивает ресурс рукава в 2–3 раза, особенно в условиях интенсивного изгиба.
Хомуты и кронштейны
Фиксируют магистрали и предотвращают вибрацию при работе техники. Снижают нагрузки на соединения и продлевают срок службы всей системы.
Вспомогательные материалы
Герметизирующие ленты, переходники, адаптеры и манометры помогают собрать полную гидравлическую систему. Правильно подобранные комплектующие обеспечивают надежность и удобство эксплуатации.
